220V / unidad de dosificación volumétrica plástica de Masterbatch de la mezcladora 380V

Graduador volumétrico Masterbatch Machine.pd de dosificación del OVD…

NOMBRAMIENTO DE PRINCIPIO de unidad de dosificación volumétrica

OVD - xx - xx - x

①④ del ③ del ②

①Graduador volumétrico de Orste

②Graduadores del color de D=Double

③Ratio del engranaje del motor

④Diámetro del tornillo (milímetros)

CARACTERÍSTICAS de la unidad de dosificación volumétrica

1. La unidad se comprende de los módulos estándar para la facilidad de la limpieza, del desmontaje y de la capacidad de intercambio.
2. Adopte el motor sin cepillo eficiente de DC y libere de mantenimiento.
3. Dosificando los tornillos se hacen del acero inoxidable 304 para la precisión y la durabilidad.
4. Los imanes de la tolva se equipan en base estándar para evitar daño del tornillo de la máquina de moldear.
5. Las señales externas pueden ser directamente entrada a la caja de control.
6. El modo actual puede ser registrado sin interrumpido por apagón.
7. La limpieza material obligatoria hace más fácil substituir el masterbatch.
8. El bloqueo y la sobrecarga del masterbatch pueden ser detectados, después la máquina parará y sonará una alarma.

OPCIONES de la unidad de dosificación volumétrica

Base pesada, sensor bajo

Uso de la unidad de dosificación volumétrica

Los graduadores volumétricos de la serie del OVD son convenientes para la mezcla auto-proporcional de materiales virginales, remuelen, el lote principal o los añadidos. Los añadidos del color se añaden según la proporción preestablecida y los parámetros, límite del error están dentro del 1%. Hay dos modos de OVD que se aplique por separado al moldeo a presión y al moldeado de protuberancia. Un motor del engranaje con la diversa ración del engranaje se junta a un tornillo de dosificación de 12, 16, 20, 24m m en diámetro para dar varios modelos con la salida que se extiende de 0.1kg/hr a 110kg/hr. tricolor y los graduadores del cuatro-color están disponibles para que los clientes utilicen en diversos campos.

Esquema funcional de la unidad de dosificación volumétrica

Las señales del gabinete del control numérico se envían para viajar en automóvili, y el motor comienza a trabajar. La fuerza giratoria se transfiere al tornillo de dosificación a través del conector del eje. Los añadidos del color en la caída de la tolva en el surco de transportar el tornillo, entonces son llevados la base de la tolva por la acción giratoria del tornillo.

Parámetros de la unidad de dosificación volumétrica

Nos reservamos la derecha de cambiar parámetros sin previo aviso.

Notas:

(1) todas las capacidades de salida de modelos antedichos se basan en datos de la densidad a granel 1.2kg/L, masterbatch del diámetro 2-3m m en criterios de una prueba del funcionamiento continuo, que está solamente para la referencia. La capacidad máxima de la máquina está conforme al tamaño y a la composición del material.

(2) el “※” significa que la base del mezclador es opcional.

(3) “*” los soportes para el diámetro externo del tornillo son hasta modelo seleccionado.

(4) “**” los soportes para la capacidad de salida dependen del modelo seleccionado, datos del solo graduador del color pueden ser una referencia. Por ejemplo: OVD-D-30-24, capacidad de salida 1.4-50kg/hr.

(5) poder: 1ф, 115/230VAC, 50Hz, pero él será 3ф, 230/400/460/575VAC, 50/60Hz al ser equipado del mezclador.

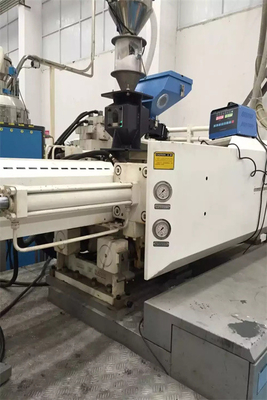

Caso del uso del graduador volumétrico del solo color para el moldeo a presión
